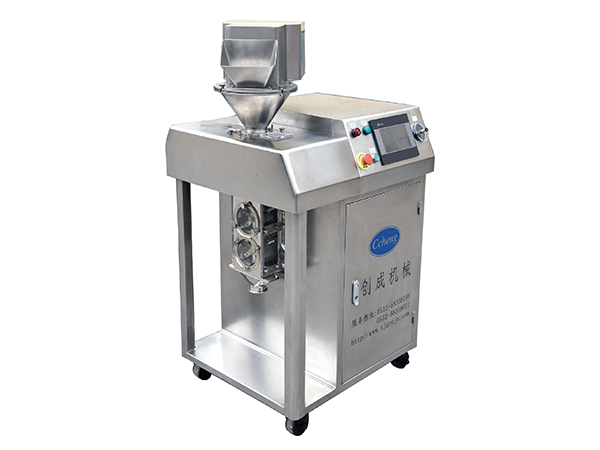

GF-80Z智能型实验用干法制粒机

  • 所属分类:实验室设备
  • 浏览次数:19849次
  • 发布日期:2015/3/27 19:56:04
  • 产品概述


主要用户:

中国农业科学院

北京师范大学

上海师范大学

山东农业大学

山西中医学院

徐州医药高等专科学院

连云港淮海工学院

哈尔滨医科大学

山西振东制药股份有限公司

国药集团大同威奇达中抗制药有限公司

国药集团威奇达药业有限公司

广州医药总院有限公司

江苏苏中药业集团股份有限公司

江苏金丝利药业股份有限公司

徐州恩华药业股份有限公司

上海海尼药业有限公司

山东潍坊制药厂有限公司

厦门海乐景生物科技有限公司

四川光大制药有限公司

荷兰辉灵制药有限公司

澳大利亚GMP制药有限公司

江苏华山药业有限公司

苏州市江南精细化工有限公司

上海石久科技发展有限公司

广州玻思韬控释药业有限公司

云南源瑞制药有限公司

哈尔滨凯程制药有限公司

陇西奇正药材有限责任公司

珠海润都制药股份有限公司

山东药品食品职业学院




设备描述

     干法制粒机是将混合好的含有一定结晶水,干的粉末物料(西药或中药提取物),倒入锥形料斗,通过异形不等距锥形螺杆的向下旋转送料产生预压力,使物料被压缩、除气,并且均匀地分布在二个压轮的表面上,到咬合区,然后被具有一定挤压推力的二个压轮咬入,先挤压成溥片,再切碎、至制粒系统中造粒的一个过程。

设备设计特点:(完全符合GMP设计要求)
所有旋转轴处均采用双重密封装置。
采用垂直异形不等距锥形螺杆的送料装置。
轧辊水循环冷却可采用普通水冷却/冰水机冰水强制冷却。
合理的轧辊表面设计:
可手动、自动调节的侧密封设计。
合理的润滑系统设计。
先进合理的造粒系统设计。
合理的液压系统设计。
P L C控制/可实现自动跟踪进行压力检测,遇到故障报警提示并可自行排除无需停机。
整台机器拆卸清洗简单、方便,机罩内外密封结构设计合理。电箱和传动部份防水设计。不需要担心清场过程中对电器以及设备内部造成污染和损坏。

干法制粒机的工作原理图:

制粒工艺在药品生产中的优点及其发展趋势:
粉末原料西药或中药提取(喷雾干燥、冷冻干燥)物,都会存在着粉末粒径大小不一,密度不均,流动性不好,易于成层的特点。因此,解决这些物料的特点,必须经过一个关键的处理工序——制粒,才能顺利进行下道工序:⑴压片⑵胶囊填充⑶颗粒包装。
目前采用干法制粒机制粒解决上述问题是一种主流趋势,
此种方法是利用物料本身的结晶水,依靠机械挤压原理,直接对原料粉末进行压缩→成型→粗碎→造粒,且能进行连续造粒的一种节能省耗,操作简单方便,低生产成本的一种方法。
采用制粒比起湿法制粒来需要使用的设备少、要维护保养的成本支出也少、占地面积少,生产加工成本则少。
由于干制粒比起湿法制粒来,加工工艺简单,因而减少了对GMP论证的环节。
干轧制粒比起湿法制粒来,最大的优势还是低能耗;制粒无须添加任何添加剂及粘合剂;造粒后产品粒度均匀;堆积密度高;流动性能好;造粒后便于贮存和运输,粉尘飞扬,浪费少;易于控制容解度、孔隙率及比表面积;尤其是对于一些怕水或酒精不能溶化的药物,以及抗生素类,热敏性强的药物怕加热,中药提取物比重达不到要求,又不能加粘合剂或辅料药物,都必须通过干法制粒工艺来完成。


制粒机的技术参数:
型号 GF-80



生产能力

1-15kg/h

压轮直径×宽度

Φ80×25

送料电机功率

0.75kw

螺杆转速

10~70rpm

挤压电机功率

0.75kw

轮转速

5~25rpm

粒电机功率

0.75kw

制粒转速

50/350rpm

油泵电机功率

0.55kw

油泵额定压力

10MPa

主油缸推力

5T

主机外形尺寸

750×650×1360(mm)

最少处理量

50g

重量

350kg

压轮间隙

0.4~2(mm)根据不同特性的物料,可自动或者手动调节其两轮的最小间隙

设备主要材质

接触物料不锈钢材质为SUS304,压轮材质为440C特别深处理
